電路設計注意事項

1.     PIR  與其他器件的連線要越短越好，雙面板或多層板上，該連線下方盡量不要走線，尤其是不能有大電流的走線。

2.     PIR  部分的電路盡量單獨做一塊  PCB 板，以避免干擾。如果做在同一塊板上，PIR 部分的電路要單獨隔離并有單獨的接地；

3.     PIR  的 VDD 對地接  100NF  的電容，并盡量與  PIR  的 VDD 靠近。

4.     表底層整板敷銅，對內層信號提供額外的屏蔽防護及噪聲抑制，減小地線阻抗，提高抗干擾能力。但如果PCB發熱量較大時，PIR管座

底部應不敷銅。

5. PIR建議有單獨的LDO供電。PIR信號引腳、電源引腳、建議串聯100Ω-1kΩ電阻。

6. PIR引腳的走線長度盡量避免與射頻源波長的1/2 、1/4、1/8等長度接近。

7. 建議PIR與射頻源保持3CM以上的距離。

8. PIR在PCB上的安裝高度如果太高，建議將管殼屏蔽處理。

9. PIR在PCB上的過孔直徑建議0.8mm左右，接地引腳為散熱焊盤。

●  運輸、存儲、 ESD 靜電保護注意事項

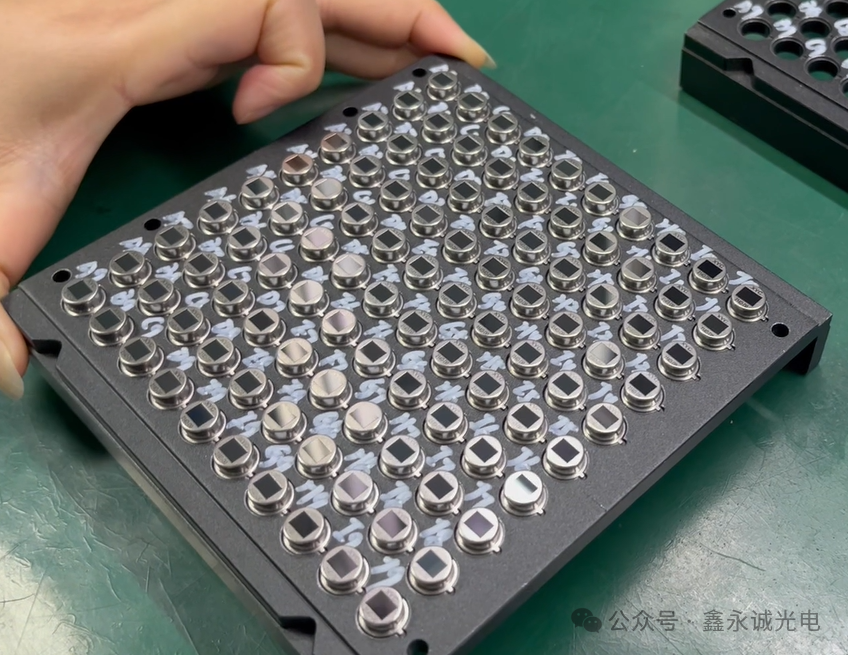

運輸：在運輸方面，我們的產品和其他的傳感器的要求類似，器件不能承受過大的機械壓力，也不能接觸 腐蝕性的氣體或 蒸汽。內包裝是防摔的材料，把每個 PIR 分開避免碰撞，要注意保護從包裝材料中取出后的 PIR，謹防跌落導致內部芯片破損。

儲存：高濕環境會損壞電子元器件。我們的 PIR 也同樣不能放在[敏感詞]高濕的環境下，尤其是同時伴有高溫。存儲探測器需 要在干燥的室溫環境，儲藏溫度范圍都會在數據手冊上標明，不能超出該范圍。

靜電保護：我們鑫永誠所采用的包裝是經典的  ESD 保護包裝，它也能保護熱釋電 PIR 的內部結構。如果在處理 PIR 的時候方式不

當，可能會產生內部電荷和外部靜電放電損壞 PIR。

注：

1.請在靜電放電保護區內（EPA 即  ESD 保護區域）操作 PIR

2.避免 PIR 未連接電路的情況下，產生瞬間的溫度變化> |1 K/s|

●  焊接

手工焊接：這種方式是最常見的焊接方式， 因為其成本低，并且容易操作。但其風險也往往被忽視。

為了更安全的操作有如下建議：

1. 安排接受過專業培訓的熟練操作人員

2. 使用有溫度控制的焊臺

3. 采用含免洗助焊劑的焊絲

4. 在焊接過程中烙鐵頭不要接觸元器件管殼表面

5. 根據不同的焊接機頂部溫度 T，以及焊點和管殼之間的距離  L，給出以下的[敏感詞]焊接時間  s，在任何情況下都不能 超過這個時間：

6.在整個焊接過程中，[敏感詞]的風險來自機械應力和過熱。PIR 不可以直接焊接到  PCB 上面而不留空隙。垂直于 PCB 表 面的熱膨脹系數比平行于 PCB 表面的系數要高出 10 倍之多，如果溫度變化很大，PIR 管 腳和底座填充的玻璃體會被破壞。我們推 薦 PIR 底座和  PCB 之間至少留出 0.5mm 的間距。彎曲管腳必須要小心操作，避免損壞管腳連接的玻璃密封。請盡量避免彎曲管 腳。PIR 的窗口材料非常的敏感，請不要施加外力。

拉力>2N

旋轉    壓力>1N

波峰焊：

波峰焊接的方式中，只有波峰焊尤其是雙波波峰焊可以用于此元器件上。如果采用此方法，每個波接觸 PCB 的總時間必須控制 在  5 s  內，并且焊接溫度[敏感詞]為  260 。C。相比于手工焊接，波峰焊接的優勢是既定參數下的工藝穩定性，以及極低的操作失誤。

用導電粘合劑組裝：

PIR 也可以采用手工的方式用導電粘合劑來組裝，常用的是導電銀膠。如果是基于這種方法，PIR 的連接處以及電路板表面也需 要符合工藝要求。鍍金的電路板比較適合導電膠粘結。PIR 可以承受的  120 。C 固化溫度。

●  清潔

我們鑫永誠的 PIR 是在潔凈室環境下包裝的，所以我們既不推薦也不需要在使用探測器前進行清潔。探測器的操作 過程也需要保持 環境干凈，例如在清潔的工作臺上以及潔凈的室內空氣下。需要使用手套和指套， 因為手指印通常會留下油脂和有機酸類物質。焊  接的過程也要保證探測器在焊接后將不需要被清潔，所以要用免洗助焊劑。

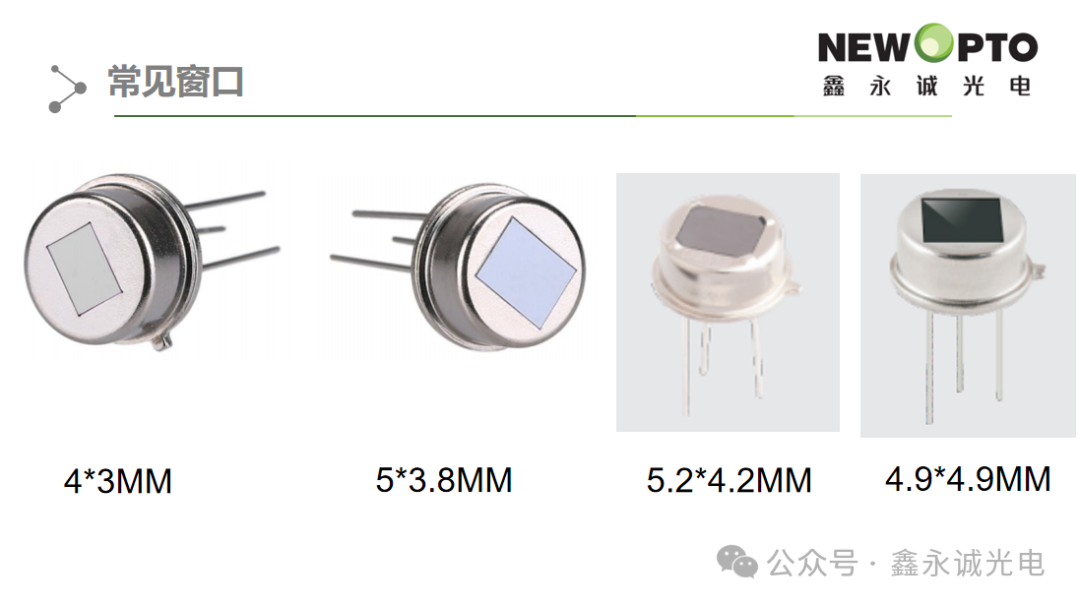

如果出現特殊情況，必須要清潔光學窗口，那么您首先需要知道是污染物是什么，如果是灰塵顆粒物等，可以采用氮氣吹掃的方式   （不能大于 2 bar）。盡量不要使用含有油脂的壓縮空氣。如果顆粒物粘連在表面，可以采用無塵型棉簽輕輕地擦除，但不能在光  學窗口上施加外力。如果還是不能清除，可以嘗試在棉簽上沾一點異丙醇和去離子水  1:1 濃度的溶液，或者純異丙醇，重復上述操 作。使用不會被異丙醇 腐蝕的棉簽。可以從內到外畫圈來清潔光學窗口，但是一旦棉簽碰到窗口邊緣的粘結劑，就要廢棄不能重復 使用。  最后在用干燥的棉簽再擦一遍。其他未在此提及清潔方法或者免洗方法可能適用，但請謹慎操作。
具體技術問題或樣品安排也可以聯系微信18123965666。
